Выбор блока питания: за что мы платим деньги?


Автор : Василий Запотылок, info@ferra.ru
Оригинал статьи : http://www.ferra.ru/online/supply/90220/

Как подобрать блок питания? Сколько потребляет современный компьютер? Что значат цифры и характеристики БП? Какие блоки питания подойдут для офисного компьютера, а какие - для игрового? Читайте подробное руководство по выбору блока питания!

Выбор блока питания для сборки персонального компьютера всегда был и остается достаточно сложным моментом. Если ранее наш рынок был просто наводнен некачественной продукцией, и существовала вероятность купить откровенно плохой продукт, то сегодня умами пользователей умело управляют маркетологи, все силы которых направлены на получение максимальной выгоды. Для достижения своей цели они не гнушаются любыми средствами, придумывая бесчисленные стандарты, сертификации, опции, и т.д., которые на деле оказываются не просто совершенно бесполезными, а наоборот вводящими в заблуждение. Чего только стоит вопрос: а знаете ли вы реальное энергопотребление своего ПК? Оно ведь такое огромное! Без блока на 1000 Вт точно не обойтись!

На самом деле все более прозаично и приземленно, и дабы вы, дорогие наши читатели, не заплатили ни одного лишнего рубля, предлагаем ознакомится с развернутым гайдом, который рассказывает, как и по каким критериям нужно выбирать питатель для будущего компьютера.

Что означает мощность БП?

1

Любой компьютерный источник  питания имеет несколько шин, иными словами, выдает разные напряжения. Это 12, 5 и 3.3 В, плюс несколько вспомогательных линий. Опять же понятно, что каждая шина имеет какой-то максимальный ток, ограничивающий ее мощность.  Также ясно, что именно суммарная мощность всех шин и формирует итоговое значение. Данные цифры указываются практически всегда, причем не только финальное значение, но и формула распределения, поясняющая происхождение цифры 500 Вт, например.  Казалось бы – все максимально просто. Но нет, именно здесь производители пытаются немного приукрасить возможности своего продукта.

 По сути, компьютерный БП является универсальным продуктом, подходящим для питания систем, построенных на различных платформах, что выполняется только в случае производства по жестким стандартам. Такой стандарт есть, на сегодняшний день это ATX Specification v2.2. До него была версия 2.03, еще раньше – 1.3, и так далее. Версии меняются в зависимости от аппетитов компьютеров тех или иных времен. Изначально персональные машины потребляли достаточно малые мощности, а бОльшая часть нагрузки ложилась на шины +5V и +3.3V. С годами росла производительность, совершенствовался тех.процесс, естественно, возрастали потребляемые токи. В определенный момент возможностей пяти- и трехвольтового напряжения стало не хватать и профилирующей шиной стала +12V. Почему, понятно: при одинаковом токе – мощность больше в два раза.

2

Все эти изменения четко отражены в стандарте АТХ. Касаясь только мощности, в двух словах можно сказать так: любой более-менее современный компьютер нагружает блок питания в основном по шине +12V, потребление тока от шин +5V и +3.3V сравнительно мало,  и суммарной мощности более 100 Вт от этих линий не требуется. Производители хитрят так: они указывают общую мощность, делая вклад шин +5V и +3.3V под 200 Вт. Если вы видите такой трюк, то смело отнимайте от предложенного значения всё, что в сумме гипотетических возможностей названных выше двух линий превышает 120…130 Вт. Иногда такая "корректировка" делает из заявленных 500  чуть ли не 400 Вт. Итак, мы сделали первый шаг: мощность пусть уже выбранного блока заявлена верно, и похоже, что он действительно соответствует свежей спецификации АТХ 2.2. Но сколько ватт-то надо?

3

И вот здесь начинается самое интересное. Понятно, что чем мощнее блок, тем он дороже, и тем больше выгода от его продажи. Поэтому  в магазине без проблем предложат источник на 1000 и даже 1500 Вт. Подумать только, полтора киловатта, столько "кушает" неплохой чайник или мощный утюг. Зачем такие мощности в ПК? И действительно, незачем.

Как подобрать нужную мощность?

Мы провели ряд тестов, ведь нет ничего лучше, чем измерять реальное энергопотребление. За эталон был взят источник питания Floston LXPW560W, который имеет одну интересную «фишку», а именно, показывает сколько ватт потребляет нагрузка, подключенная к нему. Для начала мы проверили точность индикатора, и убедились, что разница между действительным значением и показанием не отличается на 10…15 Вт, что абсолютно не принципиально в нашем вопросе.

Как выбрать мощность?

Тип компьютера

Рекомендуемый БП

Современный офисный

300…350 Вт

Современный домашний

400…450 Вт

Современный игровой

600…750 Вт

Итак, первая система – офисная.

Материнская плата: ASUS P5KPL-CM
Процессор: Intel Pentium Dual-Core E2200
Кулер процессора: Floston FCI7751S-4P
Жесткий диск: Hitachi "Deskstar P7K500 500 GB
ОЗУ: Hynix DDR2 SDRAM 1 GB
Привод: NEC DDU1675S

Как правило, для подобных компьютеров выбираются бюджетные корпуса с блоками питания мощностью 300…350 Вт. Замеры показывают, что даже такие источники здесь можно считать избыточными. В режиме простоя индикатор LXPW560W показывает всего 60 Вт. Максимальная нагрузка – 83 Вт! Использование дополнительного вентилятора, кард-ридера, и т.д. добавит еще 10, максимум 20 Вт. Совершенно очевидно, что для подобных бюджетных конфигураций оптимально использовать блоки питания начального уровня, даже источники на 300 Вт будут работать вполсилы.



Вторая система более мощная: продвинутая офисная или домашняя.

Материнская плата: ASUS M4A79 Deluxe
Процессор: AMD Athlon 64 X2 5600+
Видеокарта: GeForce 9500 GT 512 MB
Кулер процессора: GlacialTech Igloo 7321 TC
Жесткий диск: Samsung EcoGreen F2 HD103SI 1000GB
ОЗУ: Hynix DDR2 SDRAM 2 GB
Привод: NEC DDU1675S

Несмотря на наличие хорошего процессора и не самой плохой видеокарты, данный компьютер потребляет порядка 90 Вт в режиме простоя, максимальная нагрузка приводит к значительному росту энергопотребления, но все равно максимальное зафиксированное значение составляет 152 Вт. Получается, что даже этот неплохой по своим характеристикам ПК запросто может работать в паре с БП на 300…350 Вт. Даже если предположить, что будет установлена более мощная видеокарта или даже две, плюс множество дополнительных вентиляторов и прочего, источник питания свыше 400…450 Вт не требуется.



Наконец, соберем продвинутую игровую систему.

Материнская плата: Intel DG965RYCK
Процессор: Intel Core 2 Quad Q9550
Видеокарта: Gainward GTX 285 1024МВ
Кулер процессора: Scythe Katana III SCKTN-3000
Жесткий диск: Western Digital WD RE3 WD1002FBYS 1000 GB
ОЗУ: Hynix DDR2 SDRAM 4 GB
Привод: NEC DDU1675S

В режиме простоя и легких нагрузок подобный компьютер потребляет 320 Вт, максимальная нагрузка приводит к увеличению аппетитов до 495 Вт. Вуаля! Итого: собирая даже очень мощный компьютер, можно смело ограничится блоком питания на 750 Вт, получив при этом хороший запас "на вырост". Покупать БП на 1000, 1200, 1300, и т.д. Вт следует лишь в случае построения неординарной системы с хорошими разгонами или же просто для морального удовлетворения.

Другие важные характеристики БП

Далее следует рассмотреть целый ряд характеристик, которые являются важными и указываются производителем, но при этом не являются основополагающими. Первой из них является коэффициент полезного действия – КПД.

p_4

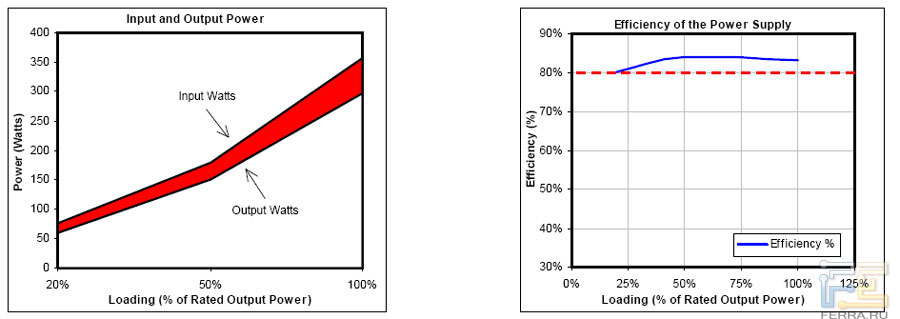

Говоря максимально просто, КПД показывает эффективность работы блока питания. Значение указывается в процентах, и рассчитывается как отношение отдаваемой в нагрузку мощности к потребляемой от розетки. Потери в основном обусловлены тепловым нагревом. Для современных источников приемлемой считается цифра выше 80%, типовой считается 85%. Редкие экземпляры, например, использующие синхронные выпрямители на полевых транзисторах, обеспечивают КПД свыше 90%.

Чем эта характеристика важна для пользователя? Во-первых, высокий коэффициент косвенно указывает на низкий нагрев, значит, не требуется хорошее охлаждение, следовательно, создается низкий шум при работе. Во-вторых, источник с большим КПД банально потребляет меньше электричества, питая один и тот же компьютер, чем блок с меньшей эффективностью.

5

Немаловажным моментом является наличие или отсутствие современного корректора мощности. Блок питания, как и любое импульсное устройство, потребляет от сети мощность, которая складывается из активной и реактивной составляющей. Активная составляющая расходуется полностью, когда реактивная нет. Получается так, что реактивная мощность просто гоняется по проводам, вызывая ненужный нагрев. Коэффициентом мощности (Power Factor - PF) называется отношение полной мощности к активной. Как правило, фактическое значение этого коэффициента не указывается, тем более что оно не одинаковое на разных мощностях. Производители заявляют только тип используемого корректора. Пассивный считается устаревшим решением, но из-за простоты исполнения и дешевизны частенько применяется. Для его реализации достаточно установить на входе блока дроссель большой индуктивности. Результат работы подобной схемы не очень эффективный, максимальный PF не превышает 0.7. Активный корректор мощности – это отдельная схема, опять же установленная на входе блока. Она обеспечивает PF порядка 0.95 во всем диапазоне мощностей. Но здесь возникает одна неприятная особенность: некоторые такие источники питания плохо работают с устройствами бесперебойного питания.

Какие разъемы бывают на БП?

При выборе блока питания особое внимание следует уделить наличию современных разъемов в нужном количестве и длине кабелей. Считается, что для нормальной сборки компьютера в небольшом корпусе необходимо, чтобы минимальная длина кабелей до первых разъемов была не менее 35 см. Лучше, когда это расстояние составляет 40…45 см.

Тип разъема

Описание

Внешний вид

Main Power Connector 20+4 pin

24-хконтактный разъем для материнской платы (главный разъем). Может быть монолитный или отстегивающимися четырьмя контактами. Всегда только один.

20-4

+12V Power Connector

Квадратный 4-хконтактный разъем для материнской платы. Как правило, требуется один, реже два.

12V

EPS12V Power Connector

Прямоугольный 8-иконтактный разъем для серверных материнских плат. Требуется в случае потребления высоких мощностей. Как правило, устанавливается в БП, соответствующих стандарту EPS12V.

esp

PCI Express Power Connector

Прямоугольный 6-иконтактный разъем для видеокарт. Используется для питания современных видеокарт.

PCI

Peripheral Power Connector

Обычный 4-хконтактный разъем (molex) для дополнительных устройств. Применяется для питания периферийных потребителей.

PPC

SATA Power Connector

Плоский разъем для современных жестких дисков и оптических приводов.

SATA

Floppy Drive Power Connector

4-хконтактный разъем для дисководов.

Floppy

За что не стоит переплачивать?

Раздельные линии +12V (Dual +12V output circuits) по сути являются виртуальным разделением, т.к. реально никакого разделения нет. В блоке установлен один ВЧ трансформатор с которого поступает 12 вольт. Повторяем еще раз: один! Сами линии были разделены для того, чтобы мощность, которая присутствует на свободно доступном разъеме, не превышала определенного уровня, что требуют некоторые стандарты. Для пользователя совершенно не важно, сколько мнимых шин (+12V1, +12V2, +12V3, +12V4, и т.д.) имеет источник, будь их хоть две, хоть восемь! Важна только их суммарная мощность! На работе компьютера это не сказывается никак.

Поддержка двух- и четырехядерных процессоров и видеокарт в парном режиме (Quad/Dual core CPU support, SLI and CrossFire support) – миф чистой воды: как самые мощные процессоры с любым количеством ядер, так и любые видеокарты в любом режиме не предъявляют к блоку питания никаких дополнительных требований, кроме необходимости выдавать нужную мощность. Если мощность соответствует, а нужные разъемы есть, то любой блок питания будет работать хорошо, вне зависимости от того, есть на его коробке эти наклейки или нет.

RoHS (Reduction of Hazardous Substances) – использование компонентов без содержания вредных веществ для уменьшения загрязнения природы. В блоке питания с такой наклейкой должны быть установлены элементы с пониженным содержанием свинца, а так же должна быть использована бессвинцовая пайка. Однако работает такой БП ну никак не лучше по сравнению с традиционными решениями, когда стоит априори дороже. Иными словами, наличие этой эмблемы показывает только заботу производителя об окружающей среде, если Вы желаете немного переплатить за это – похвально. Но выигрыша в этом никакого нет.

Далее идут виды защит, которые превозносятся некоторыми производителями как плюсы, но такие защиты обязывает использовать стандарт АТХ, поэтому они есть абсолютно в любом БП.

Short circuit protection (SCP). Защита от короткого замыкания (КЗ) на выходных разъемах. Однако она является строго обязательной и всегда присутствует даже в доисторических образцах. Говорить о ее наличии, это примерно как говорить о том, что в блоке питания есть входной разъем: если про это не сказать, то он все равно никуда не пропадет.

Overpower protection (OPP) является защитой от суммарной перегрузки по шинам. Данный вид защиты обязательный, поэтому есть всегда.

Overcurrent protection (OCP) является защитой по току, когда ток по шине превышает допустимый (установленный). Обязательной защита не является, хотя и используется практически везде.

Overvoltage protection (OVP) – защита, срабатывающая, когда напряжения сильно превышают допустимые, например, при выходе блока питания из строя. Является обязательной, поэтому всегда реализуется.

Undervoltage protection (UVP) – то же самое, только работает при понижении напряжения.
