Блоки питания для ПК – пять моделей на любой вкус

FSP Blue Storm II 400W



23.12.2008
Алексей Бессараб, info@ferra.ru
Оригинал статьи: http://www.ferra.ru/online/supply/83384/page-1/

Проблемы питания компьютеров начали волновать пользователей с приходом процессоров Pentium 4 в далеком 2000 году. До этого момента было как-то все равно, какой блок питания будет установлен в системе, ведь он поставлялся вместе с корпусом, а мощность его составляла всего 180-230 Вт, чего было достаточно для любой конфигурации в то время. Для новых процессоров потребовался БП с разъемом дополнительного питания ATX12V, которым стали оснащаться только новые модели, рассчитанные к тому же, на более высокую нагрузку. С тех пор аппетиты ПК только росли, и теперь для сборки систем высокого уровня на базе трех видеокарт и мощного четырехядерного процессора необходим блок питания мощностью почти киловатт. Для системы начального уровня и большинства домашних компьютеров достаточно моделей на 350-400 Вт ценой 30-45 долларов. Естественно, от именитого производителя, так как различные 20-долларовые «монстры» в 400-600 Вт в один прекрасный момент от перегрузки отправятся на тот свет, прихватит с собой часть компьютера.

В данной статье мы рассмотрим пять блоков питания с мощностью от 400 до 1250 Вт, на базе которых можно будет собрать различные по производительности системы.

FSP Blue Storm II 400W

Блоки питания компании FSP Group известны на рынке достаточно давно за счет OEM-решений. Но в 2005 году данный производитель представил линейку Blue Storm, рассчитанную на розничного потребителя. Блоки питания из этой серии поставлялись в коробочном исполнении, имели достаточное количество кабелей (которые, к тому же, были в нейлоновой оплетке) для постройки высокоуровневых систем и были выполнены в синей цветовой гамме – от кабелей до вентилятора.

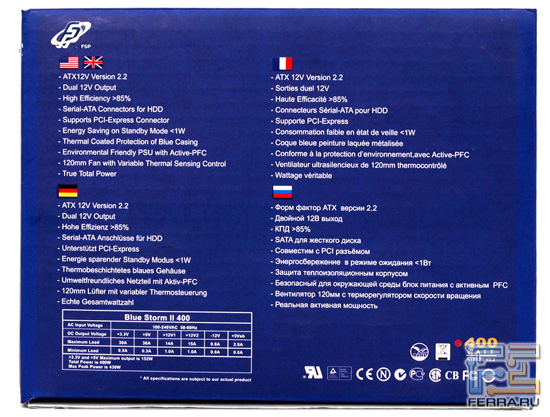

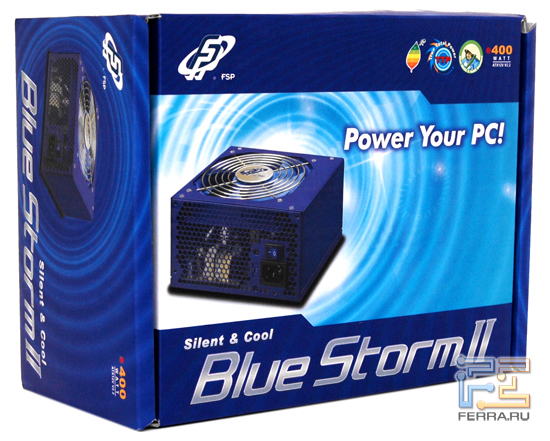

Рассматриваемая нами модель является продолжением серии Blue Storm, что отражено в ее названии. Блок поставляется в синей коробке, на которой расписаны все характеристики модели.

Blue Storm II 400W, упаковка 1
Blue Storm II 400W, упаковка 2
Blue Storm II 400W, упаковка

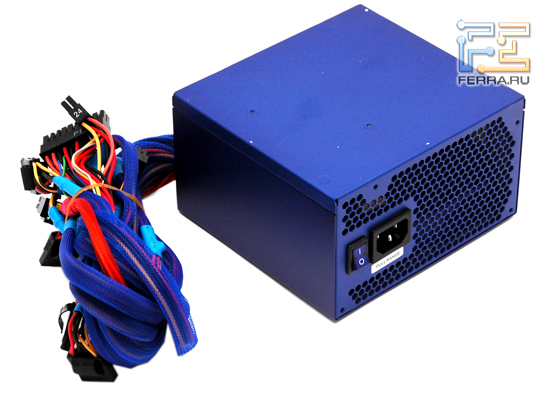

Как и первые модели этой серии, FSP Blue Storm II 400W выполнен в синей цветовой гамме: корпус, вентилятор и нейлоновая оплетка кабелей. Даже выключатель питания синего цвета.

Blue Storm II 400W
Blue Storm II 400W

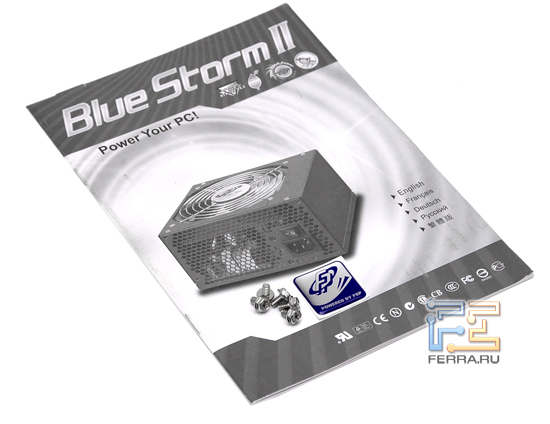

В комплект поставки входит силовой кабель, инструкция, набор болтиков и наклейка с логотипом компании.

Комплектация Blue Storm II 400W
Комплектация Blue Storm II 400W

Кабели уже встроены в блок в следующем количестве:

  • Один с разъемом ATX 24-pin для материнской платы
  • Один с 4-контактным ATX12V
  • Один с 6-контактным PCI-E
  • Один с тремя разъемами SATA
  • Один с тремя Molex и одним FDD
  • Один с тремя Molex

Сразу обращает на себя внимание один кабель для подключения видеокарты и кабель с 4-контактным разъемом ATX12V для дополнительного питания процессора. Учитывая мощность модели, а это всего лишь 400 Вт, вряд ли кто-то пожелает собрать на его базе SLI или CrossFire систему и заняться разгоном четырехядерного процессора.

Блок имеет две линии +12V с максимальным током по 14 и 15А, при этом линии +3,3V и +5V рассчитаны на 30А каждая. Комбинированная мощность по последним может достигать 152 Вт, по линиям +12V – 380 Вт, но общая мощность нагрузки не может превышать 400 Вт. Только в пике и кратковременно БП может выдержать до 430 Вт. Активный PFC является признаком хорошего тона современных блоков питания и эта модель не исключение.

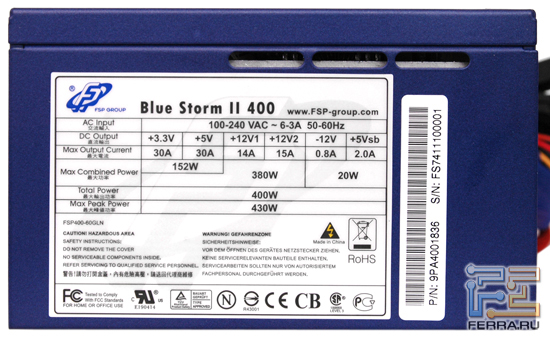

Блок питания Blue Storm II 400W, маркировочный лейбл
Блок питания Blue Storm II 400W, маркировочный лейбл

Таблица 1. Нагрузочные характеристики Blue Storm II 400W

Шина питания

+ 3,3 V

+ 5 V

+ 12V1

+ 12V2

- 12 V

+ 5 Vsb

Макс. ток нагрузки, А

30

30

14

15

0,8

2

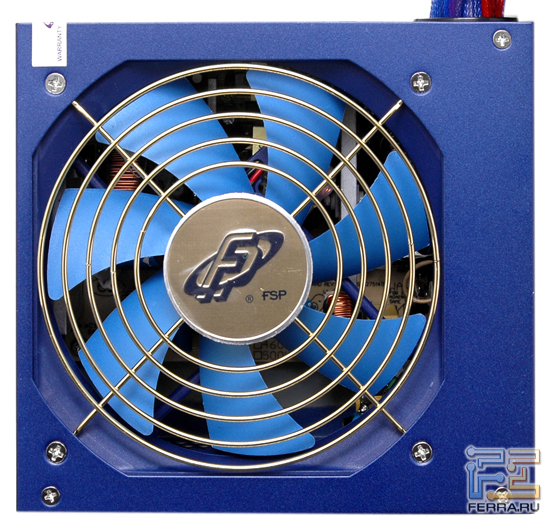

FSP Blue Storm II 400W имеет корпус стандартного размера и оснащен 120-мм вентилятором синего цвета (крыльчатка светло-синяя), который защищен от попадания сторонних предметов проволочной решеткой. Фактически, перед нами FSP400-60GLN с косметическими изменениями.

Охлаждение блока питания
Охлаждение блока питания

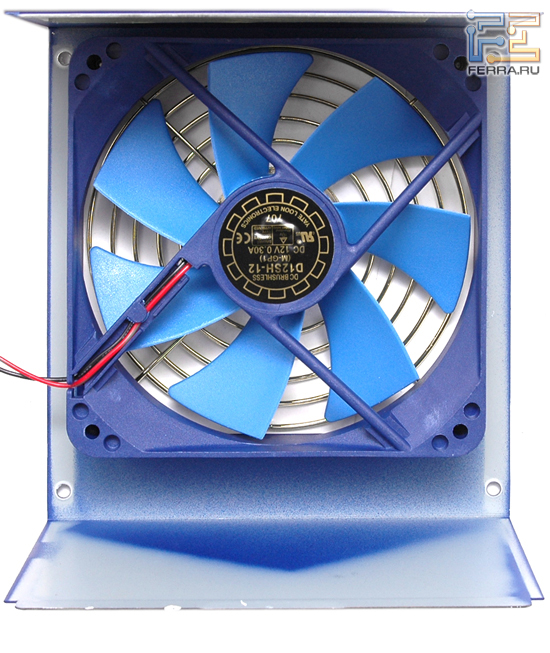

Вентилятор
Вентилятор

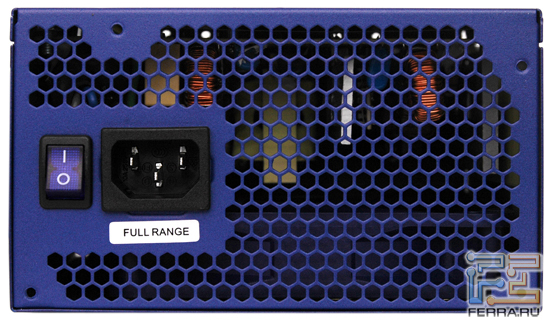

Задняя панель БП стандартна для продуктов FSP и данная модель отличается от OEM-решений тумблером со световой индикацией подключения к сети.

Задняя стенка блока питания
Задняя стенка блока питания

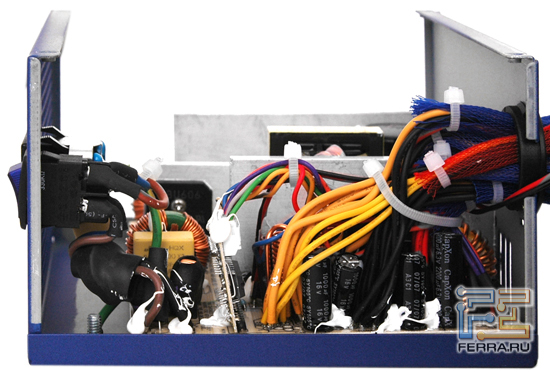

Как упоминалось выше, блок FSP Blue Storm II 400W представляет собой модель FSP400-60GLN, схемотехника которой используется также в серии Optima Pro и в БП ZM460B-APS от Zalman. Особенностью данных блоков является использование параллельно установленных диодных сборок в выходных цепях, за счет чего удалось уменьшить радиаторы и, соответственно, вес изделия. Как правило, на диоде выделяется большое количество тепла при прохождении максимального тока. Но если направить через диод лишь 50% от этого значения, то тепловыделение снизится в более чем 2,5 раза. А если установить два диода, подключенных параллельно, то, пропуская через них ток, в сумме дающий все те же 100%, тепловыделение их будет куда меньше, чем одного диода. В свое время обозреватели даже не могли поверить, что блок питания с такой конструкцией сможет держать высокие нагрузки.

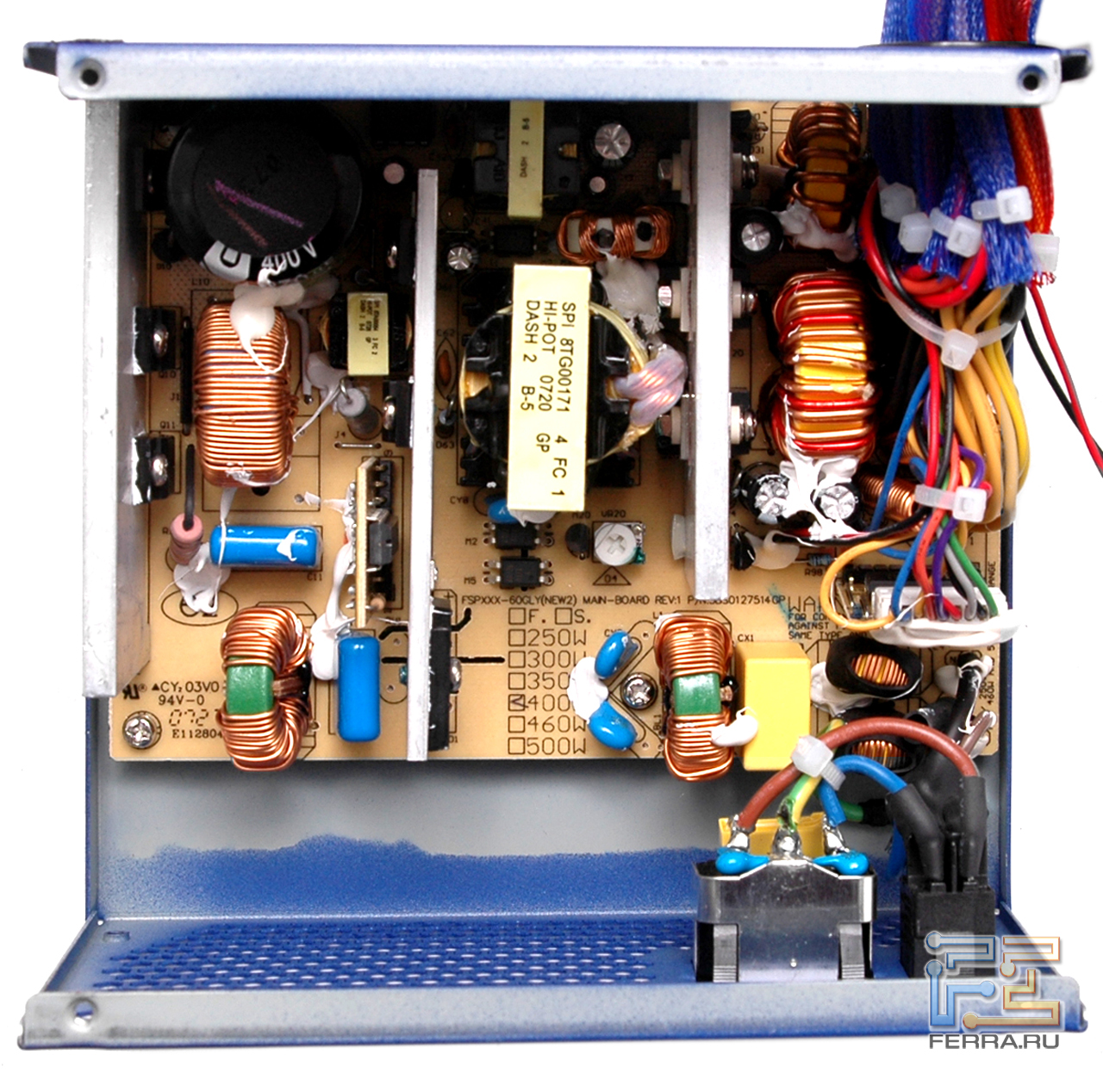

Монтаж платы Blue Storm II 400W 2

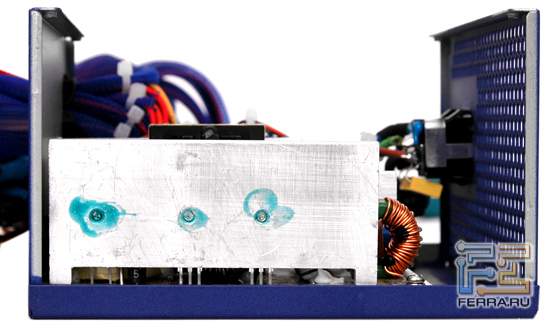

Монтаж платы Blue Storm II 400W 3
Монтаж платы Blue Storm II 400W

Результаты тестирования FSP Blue Storm II 400W отражены в следующей таблице:

Таблица 2. Результаты испытаний Blue Storm II 400W

Номинал напряжения

+3.3

+5

+12

-12

+5Vsb

Макс. по линиям Ампер

22,0

22,0

19,0

0,8

2,0

Комбинированные 3.3В + 5В линии Ватт

152,0

Макс. Мощность по линиям Ватт

72,6

110,0

228,0

9,6

10,0

Учёт комбинированных линий

76,0

76,0

228,0

9,6

10,0

Макс нагрузка

399,6

100% Мощности

76,0

76,0

228,0

9,6

10,0

Ампер на 100%

23,0

15,2

19,0

0,8

2,0

Полученный вольтаж на 100%

3,29

4,93

12,13

-11,35

4,90

90% Мощности

68,4

68,4

205,2

8,6

9,0

Ампер на 90%

20,7

13,7

17,1

0,7

1,8

Полученный вольтаж на 90%

3,29

4,93

12,15

-11,40

4,91

70% Мощности

53,2

53,2

159,6

6,7

7,0

Ампер на 70%

16,1

10,6

13,3

0,6

1,4

Полученный вольтаж на 70%

3,30

4,95

12,17

-11,41

4,94

50% Мощности

38,0

38,0

114,0

4,8

5,0

Ампер на 50%

11,5

7,6

9,5

0,4

1,0

Полученный вольтаж на 50%

3,31

4,98

12,17

-11,52

4,98

20% Мощности

15,2

15,2

45,6

1,9

2,0

Ампер на 20%

4,6

3,0

3,8

0,2

0,4

Отметим единичный случай, когда наблюдалась проблема со стабильностью показателей напряжений.
