Тестируем плату ASUS M3A78-EMH HDMI на базе амбициозного чипсета AMD 780G


Автор : Александр Ушаков, info@ferra.ru
Материал : http://www.ferra.ru
Оригинал статьи : http://www.ferra.ru/online/system/82126/

После приобретения ATI компанией AMD последняя начала активно развивать наработки, доставшиеся от канадцев, в области разработки системной логики для своей платформы. И если первые материнские платы с чипсетами AMD являлись не чем иным, как старыми перемаркированными моделями, то в прошлом году компания всё-таки представила новую линейку системной логики 7-й серии. В данном обзоре мы познакомимся с материнской платой на базе чипсета AMD 780G, который занимает вторую ступеньку в иерархии чипсетов AMD после топовых AMD 790.

Чипсет AMD 780G рассчитан на материнские платы бюджетного класса с расширенными возможностями. Поддерживаются все спецификации процессоров AM2+, в частности шина Hyper-Transport версии 3.0. Северный мост имеет 26 линий PCI Express 2.0, 16 из которых зарезервированы под графический интерфейс, при этом производители могут установить два разъёма PCI-E x16 на плату, работающих по схеме 8+8, что позволит задействовать полноценный режим CrossFire.

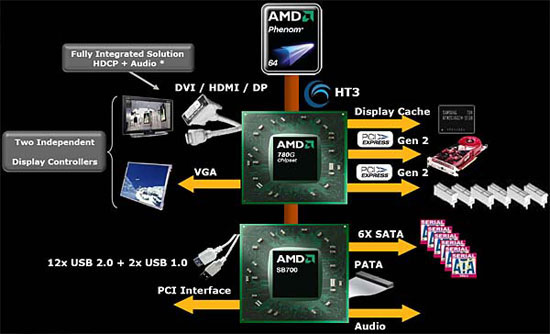

Блок-схема чипсета AMD 780G
Блок-схема чипсета AMD 780G

Основные изменения коснулись интегрированной графики. Новое графическое ядро получило имя Radeon HD 3200 и почти вдвое увеличенную производительность по сравнению с видеоадаптером прошлого поколения на базе системной логики AMD 690G. Интегрированное ядро, поддерживающее DirectX 10 и функционирующее на частоте 500 МГц, имеет 40 универсальных потоковых процессоров, 4 текстурных блока и 4 блока ROP. Уровень быстродействия соизмерим с внешними видеокартами Radeon HD 2400 или Radeon HD 3450/3470. Чипсет поддерживает возможность установки на плату до 128 МБ высокоскоростной буферной памяти DDR2/DDR3 для видеоподсистемы. Правда, даёт это лишь небольшой прирост в быстродействии, и почти все модели материнских плат на базе AMD 780G обходятся без этого буфера. Технология Hybrid CrossFireX позволяет организовать совместную работу одной внешней видеокарты Radeon HD 3450/3470 вместе с интегрированным графическим ядром.

Интегрированная видеокарта Radeon HD 3200 предлагает ещё и большое разнообразие графических интерфейсов. Кроме стандартного D-Sub и DVI поддерживаются HDMI и Display Port, хотя разводка последних зависит уже от конкретного производителя.

Не обошлось в новом чипе и без технологии ATI Avivo HD. Видеоядро имеет встроенный блок UVD, отвечающий за аппаратное ускорение декодирования видео высокого разрешения форматов H.264 и MPEG2 в разрешении до 1080i. Поддерживаются вывод кодированного HDCP видеоконтента и одновременное воспроизведение двух видеопотоков. Все эти возможности делают платы на базе рассматриваемого чипсета привлекательными для создания медиацентра.

AMD 780G отличается невысоким энергопотреблением. Чип потребляет меньше 1 Вт в простое и не более 12 Вт под нагрузкой благодаря тонкому 55-нанометровому техпроцессу. Поэтому материнские платы обычно обходятся скромными по размерам радиаторами для охлаждения этих чипсетов.

В качестве южного моста используется AMD SB700, который обеспечивает поддержку 12 портов USB 2.0 и 2 портов USB 1.0, 6 портов SATA 2 с поддержкой RAID и eSATA.

В качестве примера мы рассмотрим материнскую плату ASUS M3A78-EMH HDMI, которая является самым типичным представителем продуктов на новом чипсете. Сравним эту модель с недавно рассмотренной нами платой AsRock ALiveXFire-eSATA2, основанной на чипсете AMD 480X.

Характеристики платы

Производитель

ASUS

Модель

M3A78-EMH HDMI

Поддержка процессоров

Модификация разъёма для процессора (Socket)

AM2+

Поддерживаемые модели процессоров

AMD Athlon FX/64/X2, Sempron, Phenom X3/X4

Чипсет

AMD 780G

Максимальная частота шины HyperTransport (HT), МГц

2600 (5200 МТ/c)

Поддерживаемая память

Тип памяти

DDR2

Диапазон частот памяти, МГц

1066/800/667/533

Количество слотов памяти

4

Поддержка двухканального режима работы (в случае установки двух модулей)

+

Минимальное количество модулей для старта

1

Максимальный объём модулей, ГБ

2

Максимальный объём поддерживаемой памяти, ГБ

8

Поддержка регистровых модулей памяти (Registered)

Поддержка модулей памяти с контролем чётности (ECC)

+

Чипсет

Модификация чипсета

AMD 780G

Чип северного моста (номинал)

RS780

Чип южного моста (номинал)

SB700

Поддерживаемые слоты расширения

Общее количество

2

PCI-Express x16

1

PCI-Express x8

PCI-Express x4

PCI-Express x1

1

PCI

2

Порты ввода-вывода

USB

12 = (4x на панели + 8х на плате)

Версия USB

2.0

COM-порты

1х на плате

LPT-порты

1х на плате

PS/2-порты

2х на панели

FireWire (IEEE 1394) порты

Game-порт (MIDI)

Дисковые контроллеры

Контроллер дисководов

+

Количество HDD-контроллеров

1

Первый контроллер

SB700

Количество линий UDMA 133 на первом контроллере

1

Количество линий SATA на первом контроллере

6

Возможность формирования RAID-массивов на уровне BIOS на втором контроллере

+

Уровни RAID

0, 1, 10

Встроенная звуковая система

Наличие

+

Базируется на чипе

Realtek ALC883

Количество выходных каналов

8 (7.1)

Микрофонный вход

+

Линейный вход

+

Цифровой коаксиальный выход

На плате

Цифровой коаксиальный вход

Цифровой оптический выход

Цифровой оптический вход

Количество разъёмов mini-jack на фронтальной панели

6

Разъём на плате для подключения СD-ROM (CD_IN)

+

Разъём на плате для подключения дополнительных устройств (AUX_IN)

Разъёмы на плате для подключения фронтальной панели

+

Питание материнской платы

Основной разъём ATX

ATX 24-pin

Дополнительный разъем на 4/6/8 контактов

+/–/–

Разъём дополнительного питания типа Molex

Сложность блока стабилизации питания процессора

Низкая (3-фазная схема питания)

Система охлаждения

Количество выходов под кулеры

2

Тип выходов под кулеры

1х – четырёхконтактный
1х – трёхконтактный

Охлаждение северного моста

Пассивное

Охлаждение южного моста

Пассивное

Охлаждение модулей стабилизатора напряжений

Сетевые адаптеры

Сетевой адаптер 1

Ethernet 10/100/1000 Mb/s

Чип

Realtek RTL811C

Возможность включения компьютера по сети (Wake On Lan)

Комплект поставки

Плата поставляется в небольшой коробке зелёного цвета.

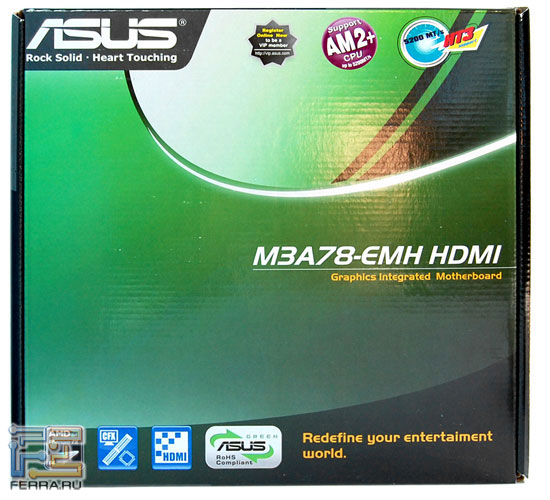

Упаковка
Упаковка

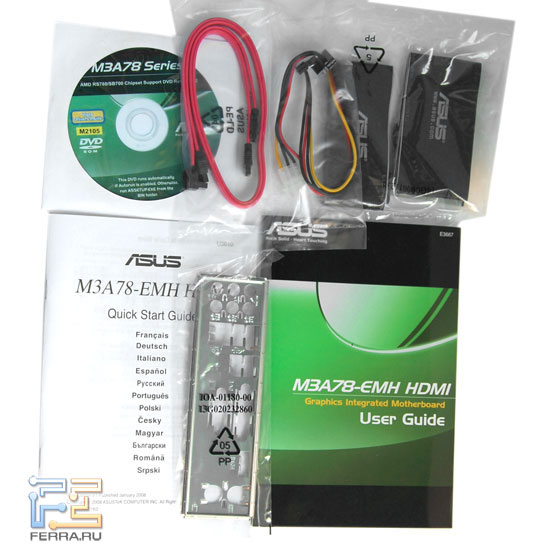

Комплектация не отличается большим набором аксессуаров, присутствуют лишь самые необходимые кабели.

  • Документация:
    • Motherboard User Guide
  • Шлейфы и переходники:
    • Один кабель SATA
    • Один переходник SATA Power на два устройства
    • Шлейф IDE
    • Шлейф Floppy
  • Дополнительно:
    • I/O Shield
  • Диски:
    • DVD-диск с драйверами и дополнительным ПО
Комплект поставки
Комплект поставки

Осматриваем плату

Плата выполнена в небольшом формате mini-ATX на текстолите жёлтого цвета. Большинство разъёмов сосредоточено по краям платы, что не затрудняет сборку. Охлаждение довольно простое, но для чипсета, выполненного по техпроцессу 55 нм, этого вполне достаточно. На южном же мосте радиатор ещё меньше, и его рёбра лишь на несколько миллиметров выступают над основанием. Правда, во время работы он сильно греется.

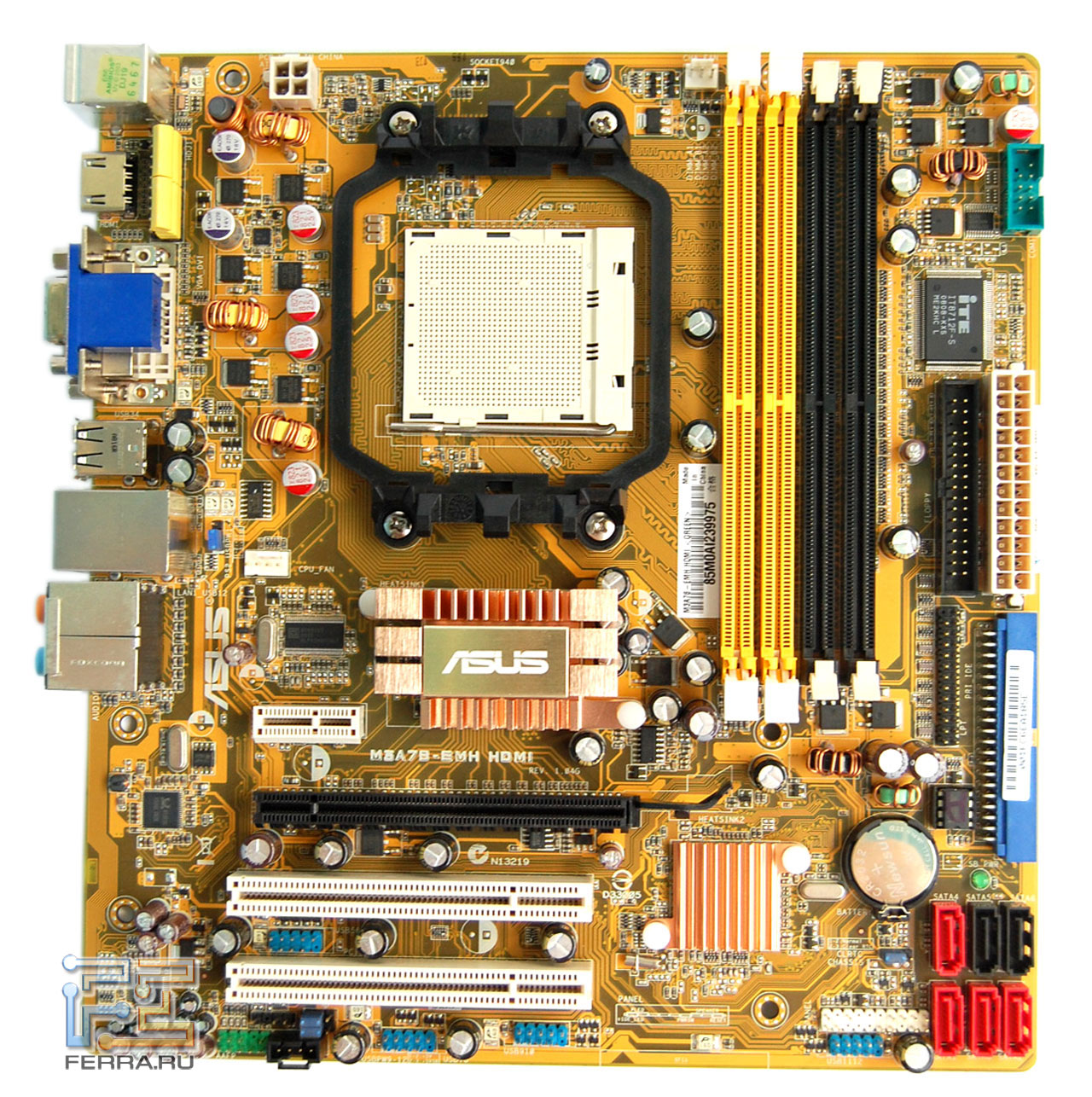

ASUS M3A78-EMH HDMI

Все платы на базе AMD 780G так или иначе относятся к среднему классу, поэтому оверклокерскими возможностями производители их наделять не спешат. Как следствие, система питания не отличается особой сложностью. Плата от ASUS не исключение, и она обходится трёхфазной схемой, хотя для стабильной работы процессоров Phenom этого хватает с головой.

Подсистема питания процессора

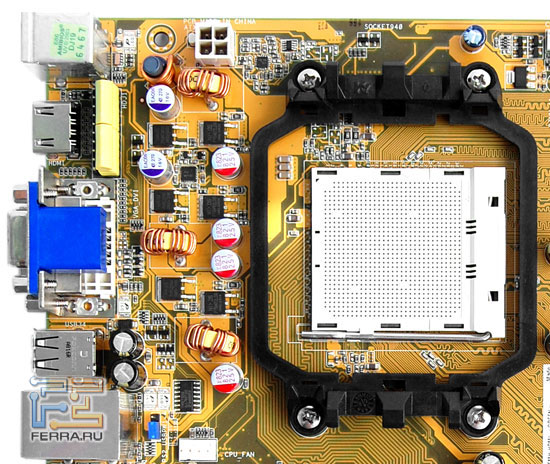

Подсистема питания процессора

Дополнительный разъём питания расположен вверху, и кабель от него не будет мешать процессорному кулеру. В цепи питания распаяны высококачественные конденсаторы с твердотельным электролитом, а вот дроссели используются самые обычные.

Основной разъём питания материнской платы расположен с краю платы. Возле него размещён выход для подключения COM, а также разъёмы Floppy и IDE. Имеется возможность подключения LPT к соответствующему разъёму на плате, но колодок для вывода COM или LPT на панель в комплекте нет.

Слоты DIMM, разъёмы питания и FDD
Слоты DIMM, разъёмы питания и FDD

В нижнем правом углу платы ютятся SATA-разъёмы и разъём для подключения кнопок и индикаторов передней панели. Джапмер сброса BIOS расположен под батарейкой. При подключении всех разъёмов дотянуться до него проблематично даже с пинцетом.

Южный мост, разъёмы SATA и передней панели

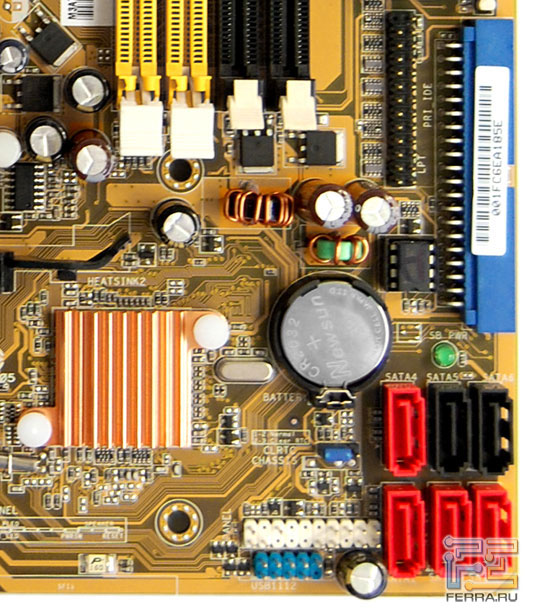

Южный мост, разъёмы SATA и передней панели

USB-разъёмы разбросаны по всей плате. Один расположен около южного моста, два – под нижним слотом PCI, а ещё один – между двумя этими слотами. Все аудиразъёмы сосредоточены в одном месте. Кроме выхода для подключения передней панели есть разъём для подключения CD и коннектор для вывода SPDIF через колодку-переходник, которой, опять же, нет в комплекте.

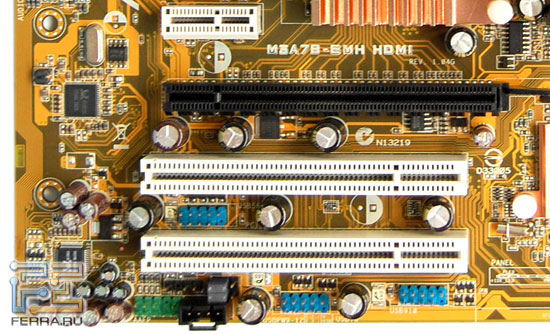

Слоты расширения
Слоты расширения

На заднюю панель материнской платы выведены два PS/2, D-Sub, DVI, HDMI, четыре USB, сетевой RJ45 и аудиоразъёмы. Для переключения вывода видеосигнала с DVI на HDMI имеются специальные джамперы.

Задняя панель ASUS M3A78-EMH HDMI

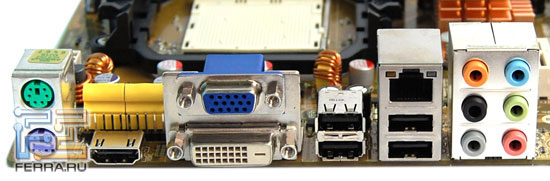

Задняя панель ASUS M3A78-EMH HDMI

BIOS

BIOS платы не обладает широкими настройками. Для изменения доступны лишь частота тактового генератора, шины HT и памяти. Нет даже возможности регулировать множитель. Несмотря на возможность повысить напряжение на процессоре, на деле оказалось, что напряжение выше номинального не поднимается, так что для разгона плата не подойдёт. С процессором Phenom X4 9550 плата заработала лишь на частоте HTT 220 МГц, что соответствует только +10%. Да и такого разгона можно достичь парой движений, воспользовавшись возможностью автоматического разгона (+ 2/5/8/10%). Порадовало только разнообразие настроек таймингов для памяти и возможность управления напряжением на ней.

Тип BIOS

AMI

Версия BIOS

2.61

Объём микросхемы BIOS

4 Мбит

Возможность старта материнской платы при повреждении BIOS

+

Мониторинг и управление системами охлаждения

Количество контролируемых линий питания

4

Количество контролируемых линий системы охлаждения (температура)

2

Количество контролируемых линий системы охлаждения (обороты кулеров)

2

Система зависимости оборотов кулеров от температуры

+

Возможность выключения системы при перегреве

Сигнализация при перегреве

Сигнализация при отказе кулеров

Дополнительно

Возможности разгона

Изменение множителя процессора (функционирует ли реально)

Изменение частот (указывается, в каких пределах и с каким шагом)

Частота тактового генератора (HTT)

От 200 до 300 МГц с шагом 1 МГц

Частоты шин

HT Link Speed – от 200 до 1800 МГц с шагом 200 МГц

Частота памяти

400/533/667/800/1066 МГц

Частота интегрированного графического ядра

От 500 до 999 МГц с шагом 1 МГц

Изменение уровней питания (указывается, в каких пределах и с каким шагом)

На центральный процессор

От 0,8 до 1,55 В с шагом 0,025 В

На модули памяти

От 1,9 до 2,2 В с шагом 0,1 В

На NorthBridge (северный мост)

Количество изменяемых временных задержек памяти

13

Перечисление изменяемых временных задержек памяти

CAS, TRCD, TRP, tRTP, TRAS, TRRD, TRC, tWR, tWTR, tRFC0, tRFC1, tRFC2 tRFC, tRFC3

Возможность динамического разгона

+

Тестирование

Тестовый стенд имел следующую конфигурацию.

  • Процессор:
    • Phenom X4 9550
  • Оперативная память:
    • Hynix DDR2-800 2x1 ГБ
  • Видеокарта:
    • ATI Radeon HD 3870 DDR4 512 MB PCI-Express
  • Жёсткий диск:
    • 80GB Samsung SP0812N
  • Блок питания:
    • 750 Вт Chieftec

В качестве оппонента выступала плата ASRock ALiveXFire-eSATA2, которую мы уже рассматривали недавно.

Результаты

PCMark 2005

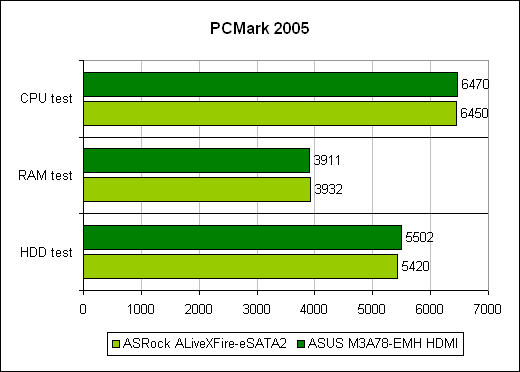

PCMark 2005

Результаты обеих плат в тестах PCMark практически одинаковые, разницу в сотые доли процента можно списать на погрешность. Лишь немного быстрее оказался контролер жёстких дисков на новой плате M3A78-EMH HDMI. Хоть у процессоров AMD производительность слабо зависит от материнской платы благодаря интегрированному в процессор контроллеру памяти, всё же странно, что платы на чипах разных поколений показывают одинаковую производительность. Посмотрим, какие результаты получатся по другим тестам.

3DMark 2006

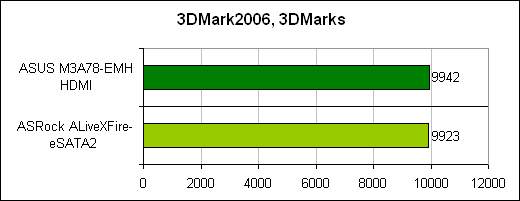

3DMark 2006

В тесте 3DMark платы снова идут почти наравне, хотя и с преимуществом в несколько баллов относительно M3A78-EMH HDMI.

WinRar 3.71

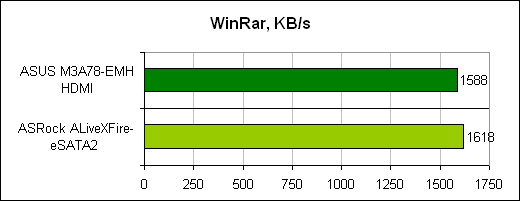

WinRar 3.71

На 1,8% опередила соперника плата AsRock ALiveXFire-eSATA2 в архиваторе WinRAR. Данный тест очень чувствителен к пропускной способности памяти, и похоже, что в работе с памятью плата на старом AMD 480X оказывается немного быстрее.

1SuperPi

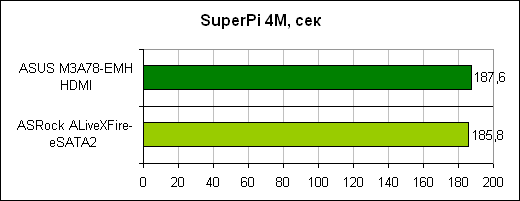

SuperPi

Подтверждает наше предположение и тест SuperPI, в котором ALiveXFire-eSATA2 справилась с расчётами на 1,8 секунды быстрее.

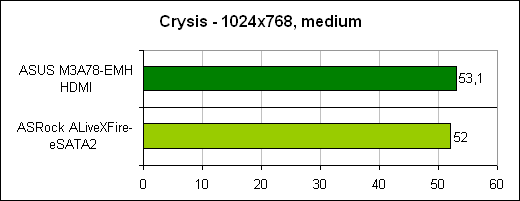

«Crysis»
«Crysis»

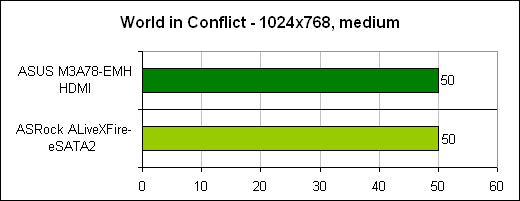

«World in Conflict»
«World in Conflict»

В игровых приложениях ситуация не столь однозначна. В «World in Conflict» результаты одинаковые, а в «Crysis» уже новая плата оказывается немного быстрее.

Выводы

По результатам тестов можно констатировать полную равнозначность плат на базе AMD 780G и AMD 480Х. Причём в одних тестах заметно, что в работе с памятью быстрее оказывается «старичок», а в других («Crysis») уже плата ASUS показывает лучший результат. Во втором случае, вероятно, всё же сказывается большая пропускная способность шины HT, ведь AMD 480Х устанавливает для Phenom более низкие значения шины относительно спецификаций процессора. А пропускная способность памяти у платы ASUS немного ниже, возможно, из-за настроек вторичных таймингов. Учитывая, что плата не предназначена для разгона, вполне вероятно, что и тайминги автоматически устанавливаются в более высокое значение для повышения стабильности. Компенсировать это можно с помощью ручной коррекции настроек этих самых задержек.

В конечном итоге плата ASUS M3A78-EMH HDMI не более чем бюджетная модель с возможностью установить современные процессоры Phenom. Разгон у неё минимальный, да и производительность не выше, чем у решений прошлого поколения. Зато, с другой стороны, плата имеет довольно мощную интегрированную видеокарту, аппаратное ускорение HD-видео, множество графических интерфейсов, низкое энергопотребление и тепловыделение. Все эти достоинства позволят собрать на её базе бесшумный и экономичный компьютер или HTPC.
