Кулеры Zalman: тяжеловесы на арене


Автор: Антон Воейков, info@ferra.ru
Материал сайта : http://www.ferra.ru
Оригинал статьи: http://www.ferra.ru/online/cooling/s26852/

Найти IT-специалиста, не слышавшего про залмановские кулеры, будет посложнее, чем отыскать строителя-славянина на московских новостройках. Поэтому каждый вновь выходящий продукт этой компании вызывает живой интерес – что нового и необычного нам на этот раз представят?

Zalman CNPS8000

Из рассматриваемых в сегодняшнем обзоре кулеров CNPS8000 можно выделить. Почему – это будет видно из дальнейшего повествования.

Впервые эта модель была представлена компанией Zalman около года назад, на проходившей тогда выставке CES 2006. Немало эмоций вызвало у посетителей бросающееся в глаза отступление от привычных конструкторских решений. Официально анонсировать этот кулер уважаемый южнокорейский производитель систем охлаждения решился несколько позже.

Каким же увидел свет CNPS8000:

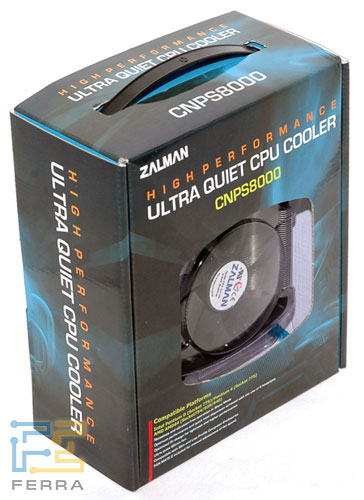

Так выглядит поставляемый комплект CNPS8000

Так выглядит поставляемый комплект CNPS8000

Как известно, театр начинается с вешалки, а товар – с упаковки. Сразу скажем, что, в отличие, например, от компании Igloo, Zalman явно старается, чтобы продукт сразу производил на потребителя благоприятное впечатление. Прочная, красочная упаковка, достаточно жёсткая, чтобы содержимое дошло до потребителя без повреждений, причём даже снабженная пластиковой ручкой для удобства транспортировки. Казалось бы – мелочь, да? Пятнадцать сантиметров пластиковой ленты… но ведь «пустячок, а приятно».

Через окно на лицевой стороне коробки хорошо виден кулер, надёжно укрытый в дополнительный контейнер из жёсткого полиэтилена.

Помимо собственно кулера в комплект поставки включены:

Комплект поставки CNPS8000

Комплект поставки CNPS8000

  • кронштейн крепления для LGA775
  • кронштейн крепления для Socket 754/939/940
  • регулятор скорости вращения
  • шлейф-кабель для подключения регулятора вращения
  • тюбик с теплопроводной пастой
  • сопроводительное руководство пользователя

И, собственно, красавец CNPS8000:

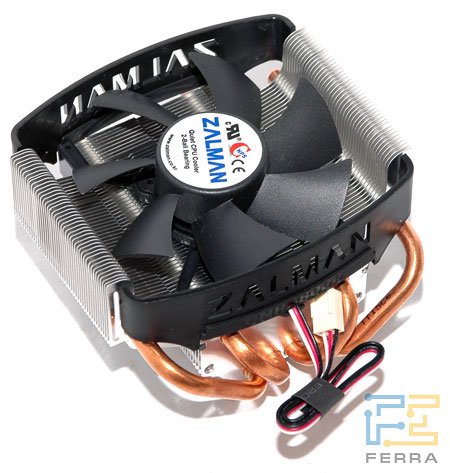

Внешний вид CNPS8000

Внешний вид CNPS8000


CNPS8000 – вид снизу

CNPS8000 – вид снизу

Прежде чем мы углубимся в изучение конструкторских решений и проверку качественных показателей, обратимся к сводной таблице параметров «восьмитысячника».

Сводные характеристики кулера Zalman CNPS8000

Тип

Воздушный кулер для процессоров

Совместимость

Intel Celeron/Pentium 4 (Socket 478), Intel Pentium 4/Pentium D/Celeron D (Socket 775), AMD Sempron/Athlon 64/Athlon 64 X2/Athlon 64 FX/Opteron (Socket 754/939/940)

Радиатор

Алюминиевый с медной вставкой

Размеры радиатора, мм

108х108х62,5

Питание вентилятора

12 В

Размеры вентилятора, мм

90x90x25

Тип подшипников

2 подшипника качения

Скорость вращения вентилятора, об./мин.

1400…2600

Уровень шума, дБа

18…30

Масса кулера, г

350

Дополнительно

Устройство ручной регулировки скорости вращения

Конструкция: наблюдения и размышления

Представляется, что разработчики компании Zalman задались целью создать кулер, который был бы одновременно и эффективным, и при этом весьма компактным. Крыльчатка вентилятора как бы утоплена в рёбра радиатора, в результате высота всей конструкции всего 62,5 мм. Кстати говоря, даже пластмассовые боковины радиатора не являются случайными элементами: благодаря их применению значительно уменьшается рассеивание воздушного потока в свободное пространство.

Что же предприняли разработчики компании Zalman, чтобы такой, прямо скажем, небольшой и изящный кулер обеспечивал ещё и качественное охлаждение подзащитного процессора? А вот что: собственно радиатор является наборным пакетом алюминиевых пластин, общая площадь теплоотводящей поверхности которых более 500 квадратных сантиметров. Это уже само по себе что-то значит. Пакет алюминиевых пластин буквально пронзён четырьмя теплопроводными трубками – это решение позволило обеспечить эффективный теплоотвод и равномерное его распределение по всей конструкции. И наконец, основа радиатора – медная пластина, контактирующая с поверхностью процессора, на которой воедино сходятся теплопроводные трубки и часть рёбер радиатора.

Воздушный поток, создаваемый 90-миллиметровым вентилятором, эффективно отводит конвекционные тепловые массы, проходя по всей поверхности элементов конструкции.

Несколько слов о вентиляторе.

По заявленным в сводной таблице характеристикам, максимальные обороты вращения вентилятора должны, по идее, сопровождаться изрядным шумом: 30 дБа. Однако особенного шума мы как-то не заметили. Ну да, шуршит малость… но чтобы на 30 дБа? Не сказал бы. Знаем мы, что такое шум на 30 дБа, проходили.

Что же касается минимальной скорости вращения, то на этом режиме работы вентилятора не слышно вообще. Причём вплоть до примерно 2000 оборотов в минуту. Нужно было видеть восхищённые лица присутствовавших при этом…

Видимо, красующиеся на упаковке слова Ultra Quiet имеют полное право на существование.

Казалось бы, всё прекрасно. Но, как известно, редкая бочка мёда обходится без маленькой ложечки дегтя. В случае с CNPS8000 этой ложкой оказался… ручной регулятор скорости вращения  Fan Mate 2.

Нет-нет, не подумайте, что он сгорел при включении, отказывался регулировать скорость или, хуже того, «подвесил» процессор. Нет, конечно. Как к электронному устройству претензий к нему никаких нет. А вот к конструктивному исполнению…

Ну вот скажите мне, как его, родимого, крепить и куда? Двухсторонним скотчем на корпус системного блока, что ли? Нет слов… неужели сложно было сделать вставную панель 5,25 дюйма и вывести на неё регулятор? Кулер-то не копеечный, сегодняшняя его стоимость колеблется около 50 долларов, а экономия получается «спичечная». Пусть бы комплект стоил процентов на 15-20 дороже, но лично я бы отдал предпочтение такому варианту. Очень надеюсь, что рано или поздно эта досадная недоработка будет устранена.

Испытания

Однако достаточно уже сказано о конструктивных особенностях, расскажем теперь о том, как кулер проявил себя в работе.

Для испытаний была применена платформа следующего состава:

  • материнская плата
    • Intel D975XBX2
  • процессор
    • Intel Core 2 Duo 2,66 ГГ

Программное обеспечение для тестирования было выбрано традиционное:

  • «загрузчик» Prime95
  • «анализатор» Intel Desktop Utilities v.3.0.6.10

Тестовый прогон осуществлялся в лабораторных условиях при температуре окружающей среды +20 градусов по Цельсию. Как и в предшествующих испытаниях кулеров, была использована та же конструкция испытательной установки: платформа,  помещённая в закрытый бокс, что имитировало работу в составе системного блока, но не мешало наблюдениям за платформой.

После компоновки тестовой платформы было подано питание на плату и в течение 20 минут системе дали поработать в режиме минимальной загрузки. Это было сделано для того, чтобы процессор вышел на стабильный температурный режим. При этом загрузка процессора составляла примерно 3%, а температура нормального режима – 31 градус по Цельсию.

Для того чтобы обеспечить стопроцентную загрузку процессора, мы, как и раньше, воспользовались программой Prime95, полностью загрузив ею одно ядро процессора, второе ядро процессора загрузили WinRAR и процессом архивирования DVD.

Собственно параметры тестовой платформы контролировались монитором, входящим в состав пакета Intel Desktop Utilities v.3.0.6.10. Этот программный пакет рассчитан специально на использование с интеловскими материнскими платами, в том числе и с современными, как, например, в нашем случае.

С возложенными на него обязанностями кулер справился очень хорошо. Температура процессора при максимальной загрузке не поднималась выше 52 градусов по Цельсию на минимальных оборотах вентилятора, а при максимальных и вообще не превышала 43 градусов. Причём, как выяснилось, при загрузке процессора до 30 процентов эффективности радиатора вполне достаточно и без помощи вентилятора – температура процессора оставалась на уровне 47…49 градусов. Вот что значит качественный радиатор. Об уровне шума вентилятора, приятно удивившем нас, мы уже говорили.

Наши выводы

Подводя итоги результатов изучения «восьмитысячника», выделим основные моменты: компактность, эффективность, низкий уровень акустических шумов. Представляется, что этот кулер будет очень хорошим решением для систем, требующих компактности при достаточно «горячем» процессоре, а также может представлять интерес для оверклокеров, если таковые остались.

Выпуском CNPS8000 компания Zalman показала, что хороший кулер – вовсе не значит «гигантский кулер».

Следующим номером нашей обширной программы выступают кулеры, я бы сказал, специфические. Это модели Zalman CNP9500 AM2 и CNPS9700 LED.

Не знаю почему, но первый, кто вспомнился мне, когда я взял в руки эти кулеры, был Зураб Церетели.

Даже не знаю, с которого из них начать… Ввиду того что Ferra.ru всё-таки компьютерное издание, начнём с кулеров. Про Церетели я потом как-нибудь расскажу.

Zalman CNPS9500AM2

Как и в предыдущем случае, кулер поступает в продажу в добротной красочной картонной упаковке с прозрачным пластиковым контейнером. Можно сказать, что это стандарт как для кулеров Zalman вообще, так и для этой линейки моделей в частности.

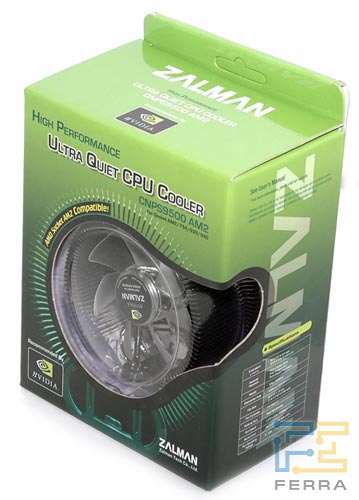

Внешний вид упаковки CNPS9500AM2

Внешний вид упаковки CNPS9500AM2

Помимо собственно кулера в комплект поставки входят:

  • пружинная скоба крепления кулера к процессорному разъёму
  • тюбик с теплопроводной пастой
  • ручной регулятор скорости вращения вентилятора Fan Mate 2
  • шлейф-кабель для подключения регулятора вращения
  • сопроводительное пользовательское руководство

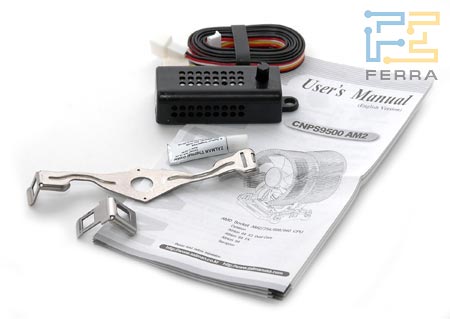

Комплект поставки CNPS9500AM2

Комплект поставки CNPS9500AM2

Кулер представляет собой конструкцию необычную и непривычную:

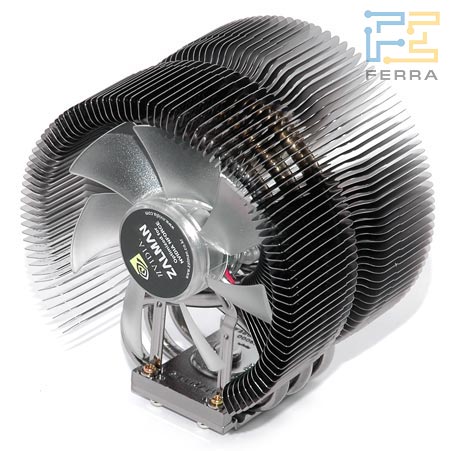

Общий вид Zalman CNPS9500AM2

Общий вид Zalman CNPS9500AM2

Чтобы получить более полное представление о нём, посмотрим на устройство сзади:

Кулер Zalman CNPS9500AM2: вид сзади

Кулер Zalman CNPS9500AM2: вид сзади

Как мы видим, основным несущим элементом конструкции кулера является довольно длинная теплопроводная трубка, свитая в хитрую спираль в виде трёх перевёрнутых восьмёрок.

С нижней своей стороны она зажата в сборное металлическое основание, верхнюю же часть венчает веер теплоотводящих пластин. Хитромудрая конструкция, прямо скажем.

Активной же составляющей кулера служит вентилятор со светодиодной подсветкой крыльчатки, бледно озаряющей её зеленоватым свечением.

Поверхность, прилегающая к процессору, является составляющей сборного основания и выглядит следующим образом:

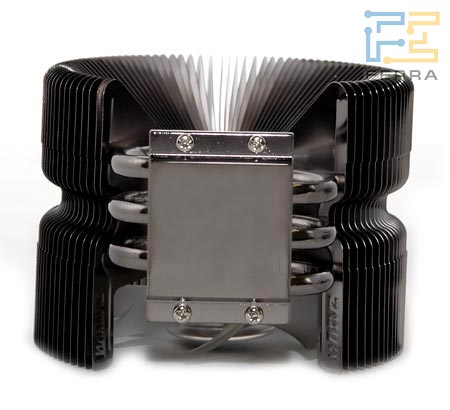

Кулер Zalman CNPS9500AM2: вид снизу

Кулер Zalman CNPS9500AM2: вид снизу

Загадочный кулер. Первая загадка состоит даже не в его внешнем виде, а в материале, из которого он сделан. Я его идентифицировал как «платину». Но поглядев в таблицу ТТХ да покорябав его напильником, до меди я и правда докопался.

Конструкция сама по себе вызывает странное чувство – смесь удивления и недоумения. В принципе, целевая аудитория для кулеров такого исполнения прослеживается вполне прозрачно: этот кулер предназначен скорее для моддинга, нежели для охлаждения. И в этой нише он, безусловно, займёт своё достойное место. Вряд ли кто-то будет комплектовать таким кулером обычный домашний компьютер, а тем более рабочую офисную станцию или сервер.

Оставим дизайнерские изыски для тех, кто по достоинству их оценит. Нас гораздо больше интересуют технические аспекты. О них и поговорим.

Начнём, как обычно, с ТТХ (тактико-технических данных). Для простоты восприятия и анализа сведём их в таблицу:

Тип

Для процессора

Площадь поверхности радиатора

3698 см2

Скорость вращения

Silent Mode: 1350 об./мин. ± 10%, Normal Mode: 2600 об./мин. ± 10%

Управление скоростью вращения

Ручной регулятор Fan Mate 2 располагается внутри корпуса или выводится наружу. Позволяет плавно менять скорость вращения вентилятора

Термосопротивление

0,12°С/Вт (Normal Mode), 0,16°C/Вт (Silent Mode)

Тепловой интерфейс

Тюбик с пастой в комплекте

Тип подшипников

Подшипник качения

Материал радиатора

Тепловые трубки и медь

Совместимость с процессорами

AMD Athlon 64/FX, Opteron любой

Совместимость вентилятора

SocketAM2, Socket754/939/940

Уровень шума

18 дБ – Silent Mode, 27,5 дБ – Normal Mode

Питание

От 3-пинового коннектора МП

Напряжение питания, В

12

Размеры вентилятора, мм

92x92

Размеры (ШхВхГ), мм

85х112х125

Вес, г

530

Конструкцию мы описали и рассмотрели выше. Всё бы ничего, да есть пара моментов, которые не то чтобы вызывают нарекания, но как минимум заставляют усомниться в надёжности конструкции. И в первую очередь это основание кулера.

На наш взгляд, тонким местом этого элемента является именно то, что оно сборное. То есть две пластины, механически соединённые между собой, да ещё и имеющие некоторое инородное тело в виде той самой спиральной теплопроводной трубки.

В наших предыдущих обзорах мы уже заостряли внимание читателя на таком отрицательном факторе, как контактное тепловое сопротивление, или тепловое сопротивление перехода. Известно, что это переходное контактное сопротивление может сильно ухудшить теплопередачу между отдельными элементами системы охлаждения. Более того, не только может, но и реально ухудшает. В данном случае мы имеем даже не одно, а целых три места, где такой эффект может возникнуть. Достаточно повнимательнее посмотреть на конструкцию основы кулера.

Вторым моментом, который вызывает вполне обоснованные опасения, является способ крепления кулера к сокету процессора. Принимая во внимание такие нюансы, как:

  • масса кулера
  • материал корпуса сокета процессора
  • вибрационные нагрузки
  • конструктивное исполнение крепёжной скобы

Сам собой напрашивается вывод о том, что данный  кулер использовать в корпусах типа TOWER, мягко говоря, небезопасно.

Третье, что вызвало гримасу досады, – это тот самый регулятор скорости вращения вентилятора Fan Mate 2, знакомый нам по предыдущей рассмотренной модели кулера. Кстати, один такой регулятор мы интереса ради вскрыли. Было жутко  интересно, что же у него внутри. В мозгу инженеров-электронщиков крутились мысли о ШИМ-генераторе (генератор с широтно-импульсной модуляцией), вплоть до чуть ли не микроконтроллерного управления с каналом обратной связи.

Всё оказалось до безобразия просто: внутри у Fan Mate тривиальнейший регулируемый стабилизатор напряжения в виде микросхемы серии 7805, широко известный у нас в стране как «КРЕНка». Может, в Корее их уже просто девать некуда?

Кстати, обращаю внимание на то, что во всех без исключения экземплярах эта «КРЕНка» установлена на радиатор практически БЕЗ термопасты, что является грубейшим нарушением технологии. При таком неаккуратном исполнении весьма вероятен её перегрев и выход из строя, а как следствие – возможен перегрев процессора ввиду остановки вентилятора. Мой совет: везде, где используется такой «интеллектуальный» регулятор, сразу же стоит его вскрыть и промазать место крепления «КРЕНки» термопастой.

Однако приступим к испытаниям. Надо же в конце концов понять, на благо сей дизайнерский изыск основному назначению изделия либо же во вред.

Испытания

Для тестирования кулера Zalman CNPS9500AM2 использовалась платформа следующего состава:

  • материнская плата
    • ASUS M2N32-SLI Deluxe
  • процессор
    • AMD Athlon XP 3800+

Для обеспечения загрузки процессора применялась всё та же знакомая нам и хорошо себя зарекомендовавшая программа Prime95, контроль параметров производился встроенными средствами диагностики материнской платы, посредством программного пакета ASUS PCProbe v.1.03.05.

Все условия проведения испытаний уже подробно описывались в предыдущих тестовых отчётах, и мы не считаем нужным в очередной раз их перечислять.

Несмотря на наши опасения, CNPS9500AM2 вполне достойно выдержал все издевательства. Правда, по результатам он практически не отличается от рассмотренного выше «восьмитысячника». На какие мысли это наводит? На очень простые: у каждого товара есть свой покупатель. Кто-то пожелает иметь в своей системе нечто экстравагантное, а кому-то по душе придётся более консервативная вещь. Одно только «но»: не знаю, общая это беда «девятьпятисотых» или же нам «повезло» с экземпляром, но при скорости вращения вентилятора около 1800…1900 оборотов в минуту в веерной конструкции пластин охлаждения проявлялось резонансное дребезжание. Пытались найти плохо закреплённую пластину – не нашли. Непонятно, что за эффект.

Повременим пока с выводами и изучим третьего «подопытного», на сегодня – последнего.

Zalman CNPS9700 LED

Новый кулер Zalman CNPS9700 LED является конструктивным продолжением линейки CNPS9xxx со всеми её достоинствами, выявленные недостатки были исправлены, правда, не все…

Как явствует уже из его названия, без светодиода не обошлось и тут. На сей раз – синего. Знаете какая ассоциация возникла первой? Наверняка многие видели на улицах машины (как правило – «по-пацански затюненные» «жигули») с синей подсветкой омывателей лобового стекла. Вот. Оно. Кстати, данный кулер – полностью медного цвета, так что сочетание получается изумительное. Как говорил Винни-Пух в бессмертном шедевре середины 90-х годов прошлого века, «33600 бод и все-все-все»: байтораздирающее зрелище.

Ладно, довольно иронии. Как мы сказали выше, у каждой вещи есть своя целевая аудитория. Вернёмся к изучению потребительских качеств.

На самом деле «девятьсемисотый» и «девятьпятисотый» можно было бы рассматривать параллельно, поскольку они мало чем отличаются. Та же добротная и надёжная, как чугунный мост, упаковка:

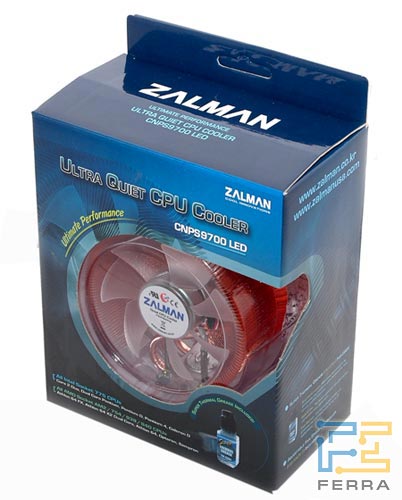

Внешний вид упаковки CNPS9700 LED

Внешний вид упаковки CNPS9700 LED

Немного побогаче комплект поставки:

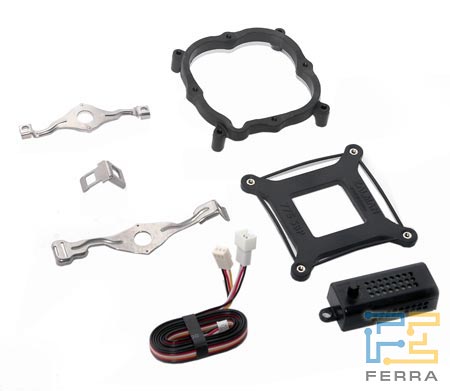

Комплект поставки CNPS9700 LED

Комплект поставки CNPS9700 LED


Кулер CNPS9700 LED

CNPS9700 LED

Имеется больший выбор сокетов, на которые может крепиться кулер.

В остальном же, как говорится, – «найдите десять отличий».

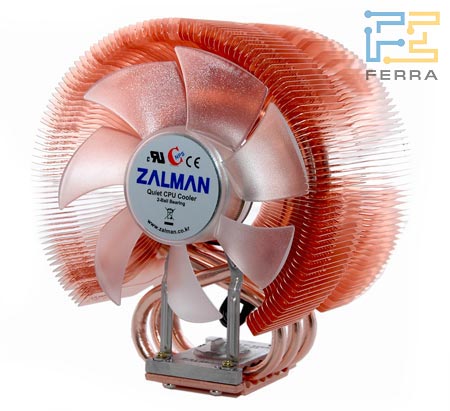

Внешний вид кулера CNPS9700 LED

Внешний вид кулера CNPS9700 LED

Основное отличие данного кулера от предыдущей рассмотренной модели – это увеличенный с 92 до 110 мм диаметр вентилятора, повлекший пропорциональное увеличение прочих размеров. Сэкономить на весе не удалось: новинка тянет на добрые 764 г, тогда как предшественник весил 530 г. Площадь поверхности охлаждения увеличилась на 48,5%, теперь она составляет 5490 кв. см. Заметим, что от первоначальной идеи снизить скорость вращения вентилятора Zalman отказался: CNPS9700 LED работает в диапазоне 1250-2800 об./мин., создавая уровень шума от 19,5 до 35 дБА. Как всегда, в комплекте прилагается регулятор оборотов Fan Mate 2. Брр…

Самое интересное, что в комплект поставки Zalman CNPS9700 LED будет включена фирменная термопаста ZM-STG1, которая уже предлагается в качестве самостоятельного продукта. Кулер Zalman CNPS9700 LED обеспечивает совместимость с разъёмами типа Socket 754/939/940, Socket AM2 и LGA 775. Как можно заметить, с разъёмом типа Socket 478 он несовместим, но на таких материнских платах он может оказаться избыточно мощным, поэтому отсутствие совместимости частично оправдано.

Не станем подробно останавливаться на конструкции этого кулера – она практически идентична предыдущей. Для полноты картины приведём только его вид в других ракурсах. Вот как «девятьсемисотый» выглядит сзади:

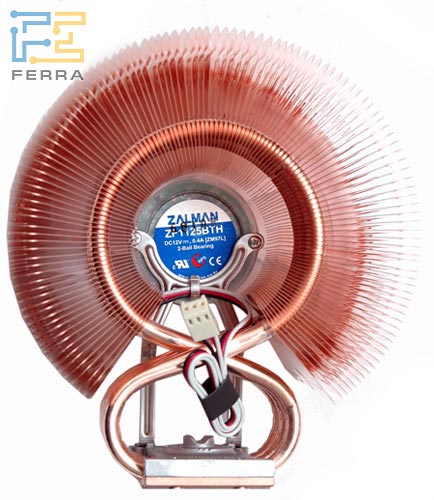

Кулер CNPS9700 LED, вид сзади

Кулер CNPS9700 LED, вид сзади

А вот так – снизу, со стороны основания:

Кулер CNPS9700 LED, вид снизу

Кулер CNPS9700 LED, вид снизу

Тактико-технические характеристики представлены в таблице:

Поддерживаемые процессорные разъёмы

AMD: s754/s939/s940/AM2
Intel: LGA775

Поддерживаемые процессоры

Intel: все процессоры
AMD: все процессоры

Габаритные размеры (ШхГхВ), мм

124х90х142

Материал

Основание – медь
Тепловые трубки – медь
Рёбра – медь

Площадь рассеивания радиатора, см2

5490

Размер вентилятора, мм

110х110х25

Скорость вращения вентилятора, об./мин.

1250…2600 ± 10%

Напряжение питания вентилятора, В

5…12

Тип подшипника

2 подшипника качения

Уровень шума, дБа

19,5…35 ± 10%

Термоинтерфейс

Zalman ZM-STG1

Контроллер оборотов вентилятора

Zalman Fan Mate 2

Вес, г

764

Нельзя не порадоваться тому замечательному факту, что новый кулер внёс долгожданную поддержку всех актуальных на данный момент процессорных разъёмов.

На этом считаю возможным словесное описание закончить и перейти к испытаниям. Хотя что-то уже подсказывает, что на чудеса рассчитывать не стоит. Результат, в общем-то, предсказуем.

Испытания

Тестовый прогон «девятьсемисотого» проводился на той же платформе, теми же программными средствами и в тех же условиях, что и испытания его «младшего собрата».

Ничего революционного этот тест, как и ожидалось, не принёс. Температура процессора на идентичных режимах была ниже, чем мог обеспечить CNPS9500AM2, всего на 1…1,5 градуса. Что, в общем-то, объясняется большей массой и размерами конструкции.

Кстати, помните, мы обратили внимание на некоторые резонансные эффекты у CNPS9500AM2? В случае с «девятьсемисотым» этого эффекта не возникало, что, с одной стороны, не подтверждает предположение о конструктивной недоработке системы радиатора, а с другой – вызывает желание всё же разобраться, «в каком ухе у нас звенит».

Подводя итоги

Однако настало время подвести итоги.

Если оставить «за кадром» некоторую предвзятость автора этих строк по отношению к украшательству, то все рассмотренные в обзоре кулеры являются вполне достойными внимания продуктами. Да и мог ли результат быть другим, ведь компания Zalman – признанный авторитет на рынке компьютерных комплектующих. Притом ниша, занимаемая продукцией Zalman, отнюдь не самого низкого ценового диапазона. Все кулеры с честью справились с поставленной перед ними задачей, я бы даже сказал – играючи справились. Разумеется, ничто не идеально, но эти кулеры не являются финальными продуктами компании. Эффективность модели CNPS9700 стоит под большим вопросом, так как если сравнивать её с 9500 и 8000, то результат один, а вот вес и габариты различаются кардинально. Уверен, в самом недалеком будущем Zalman представит нашему вниманию еще более совершенные, передовые товары, подчас шокирующие своими решениями, как дизайнерскими, так и технологическими. Пожелаем же специалистам компании не останавливаться на достигнутом и с нетерпением будем ждать новинок.
